Hepimiz günde en az bir kere ihtiyacımız olan herhangi bir ürünü almak için bakkala veya markete gideriz. Aldığımız her ürünün üzerinde değişik kalınlıktaki çizgilerden oluşan bir etiket vardır. İhtiyacımız olan ürünleri aldıktan sonra parasını ödemek için kasaya geliriz. Kasada duran kasiyer satın aldığımız ürünlerin üzerindeki etiketleri tek tek bir el tarayıcısından geçirerek size ödemeniz gereken toplam tutarı söylüyor.

Hiç merak ettiniz mi bu etiketler ne işe yarıyor, etiketin üzerindeki rakamlar ve çizgiler ne anlama geliyor? İşte her ürünün arkasında bulunan bu etiketlere BARKOD diyoruz.

Nedir Bu Barkod?

Kısaca; genelde dikdörtgen biçiminde olan, birbirine paralel çizilmiş inceli kalınlı çizgilerden ve bu çizgilerin arasındaki boşluklardan meydana gelen , siyah çubukların oluşturduğu bir sembole barkod diyoruz. Barkod’lar sayesinde bilgisayara otomatik veri girişi hızlı bir şekilde sağlanmaktadır. Günümüzde pek çok alanda kullanılmaya başlanmıştır. (Gazete, dergi, kitap ,ilaç, gıda vs.)

Çizgiler Ne Anlam İfade Ediyor?

Konuya geçmeden önce sizlere bir tavsiyede bulunmak istiyorum. Bu konuyu daha iyi anlamanız için üzerinde barkod olan bir ürünü yanınızda bulundurabilirsiniz?

Öncelikle bilmeniz gereken şey; bu çizgiler sadece ürünün referans numarasını içerir. Herkesin sandığı gibi ürünün fiyatı ve ürün hakkındaki bilgileri içermez. Bu bilgiler bilgisayarda kayıtlıdır.

Barkod tarandığı zaman sinyal sistemdeki bilgisayara ulaşır. Bilgisayarda girilen barkod numarasına göre ürünün fiyatını kasaya yansıtır. Eğer barkod’larda fiyat belli olsaydı, ürün fiyatı ne zaman değişse, ürünün barkodu da her fiyat değişiminde değişecekti. Bu da maliyet ve zaman açısından çok büyük kayıplara neden olacaktı.

Peki öyleyse fiyat değiştiği zaman bu değişiklik nasıl yapılıyor? Cevabı çok basit; fiyat bilgileri bilgisayarda kayıtlı olduğu için; bilgisayardaki fiyat bilgisini değiştirmek yeterli olacaktır.

Barkod da iki bölüm vardır. Birincisi bizim gördüğümüz rakamlar; ikincisi ise makinenin taradığı çizgiler. Bunları ileriki bölümlerde daha detaylı anlatacağım.

Barkod Çesitleri Nelerdir?

Çok değişik barkod çesitleri var. UPC, EAN, EAN-13, EAN-8, Code 39, Code 93, Code 128. En çok kullanılanlar UPC ve EAN ‘dir. UPC numaralama sistemi Kanada ve Amerika’da, EAN-13 numaralama sistemi ise Avrupa ve Türkiye’de kullanılmaktadir. Ben sizlere ülkemizde de kullanılan EAN-13 sistemini açıklayacağim.

EAN-13 Barkod Sistemi

EAN-13 sistemi UPC sisteminden türetilmiş bir barkod sistemidir. UPC sistemi sadece Amerika ve Kanada’da kullanıldığı için uluslararası pazarlarda kullanılmaya müsait değildir.

EAN İngilizce “International Article Numbering Association” kelimelerinin kısaltılmış halidir. EAN ‘nin yayınladığı bildirgeye göre 2005 yılından sonra Amerika ve Kanada’da EAN uluslar arası barkod sistemine geçis yapacaktır. EAN sistemi bakkaliye ürünleri başta olmak üzere perakende satılan ürünlerin numaralandırılmasinda kullanılmaktadır. Ayrica Kitap (ISBN ) ve periyodiklerin (ISSN ) numaralandırılmasinda da kullanılmaya başlanmıştır.

Bu kadar bilgi verdikten sonra gelelim barkodların sırrını çözmeye.
EAN-13 sistemi 13 haneden oluşur.

Birinci kısım: veya simge kodunu gösterir. Her ülkenin kendine ait bir kodu vardır. Türkiye’nin kodu 869 dur.
İkinci kısım: Firma kodunu gösterir. Ülke kodundan sonra gelen 4 hanedir. Bu kod TOBB (Türkiye Odalar ve Borsalar Birligi ) bünyesinde bulunan Mal Numaralandirma Merkezi’nden alınır.

ÜLKE KODU ÜLKE ADI ÜLKE KODU ÜLKE ADI
00-13 USA&CANADA 594 ROMANYA
30-37 FRANSA 619 TUNUS
400-440 ALMANYA 759 VENEZUELA
45 JAPONYA 76 İSVİÇRE
471 TAYVAN 773 URUGUAY
476 AZERBEYCAN 80-83 İTALYA
479 SRİLANKA 779 ARJANTİN
482 UKRAYNA 850 KÜBA
484 MOLDAVA 885 TAYLAND
487 KAZAKİSTAN 888 SİNGAPUR
489 HONGKONG 890 HİNDİSTAN
520 YUNANİSTAN 893 VİETNAM
529 KIBRIS 899 ENDONEZYA
531 MAKEDONYA 860 YUGOSLAVYA
535 MALTA 869 TÜRKİYE
54 BELÇİKA-LÜKSEMBURG 87 HOLLANDA
560 PORTEKİZ 90-91 AVUSTURYA
569 İZLANDA 93 AVUSTRALYA
57 DANİMARKA 955 MALEZYA
70 NORVEÇ 977 ULUSLARARSI PERİYODİK YAYINLAR İÇİN
626 İRAN 978 ULUSLARARASI STANDART KİTAP NUMARASI
729 İSRAİL 979 ULUSLAR ARASI MÜZİK NUMARASI

Üçüncü kısım: Firma kodundan sonra gelen 5 hanedir. Ürünü tanımlayan mamul kodudur.
Dördüncü kısım: En son rakamdır. Kontrol kodudur. Bu kod diğer rakamların hatalı okunmasını engellemek için belli bir formülle hesaplanan kontrol sayısıdır.

Kontrol Kodunun Hesaplanması

Barkod tarayıcı makinası barkodu okuduğunda bazı matematiksel hesaplar yaparak okuduğu kodun doğru olup olmadığını kontrol eder. Bunun içinde kontrol kodunu kullanır. İsterseniz daha iyi öğrenmeniz için bunu bir örnekle açıklayalım.

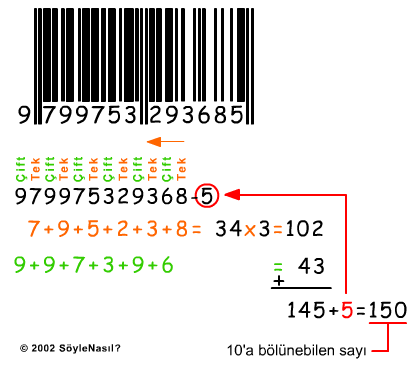

Diyelim ki 9799753293685 koduna sahip bir ürün tarayıcıdan geçirildi. Yapılan hesaplamalar ve kontrol aynen asağıdaki gibidir.

1- Sağdan başlayarak ilk hane tek olmak üzere tüm haneler tek çift diye ayrılırlar.
2- Tek hanedeki sayılar toplanır ve 3 ile çarpılır. 7+9+5+2+3+8= 34 x 3 = 102
3- Çift hanedeki sayılar toplanır. 9+9+7+3+9+6 = 43
4- Her iki rakam toplanır ve 10 sayısının katına ulaşmak için gerekli sayı eklenir. 102 + 43 = 145 + 5 =150

Barkod tarayıcı makinası barkodu okuduktan sonra yukarıda anlattığım işlemleri yapar. Eğer bulduğu kontrol kodu, okuduğu kontrol koduyla aynıysa, barkod doğru okunmuş demektir. Yanlışsa tekrar okunması için uyarı verilecektir.

Deşifre Edelim!
Şimdi gelelim çizgi ve boslukların nasıl deşifre edileceğine. Öncelikle şunu bilmenizi isterim ki; siyah çizgiler 1 sayısını, boşluklar ise 0 sayısını temsil ederler. En ince siyah çizgi bir birim (1) iken, en kalın siyah çizgi dört birime (1111) denk gelir. Aynı şekilde en ince boşluk bir birim iken (0), en kalın boşluk dört birim (0000) demektir.

Bir barkodun başında ve sonunda 101 değerine eşit olan baslangıç ve bitiş kodları vardır. Ortada ise 01010 değerini veren daha uzunca barkod bulunur.

Bir barkodu çözümlemek için asağıdaki tablolardan ve bilgilerden faydalanmamız gerekecek. Ama bunu bence bir örnekle açıklayalım ki daha anlaşılır olsun.

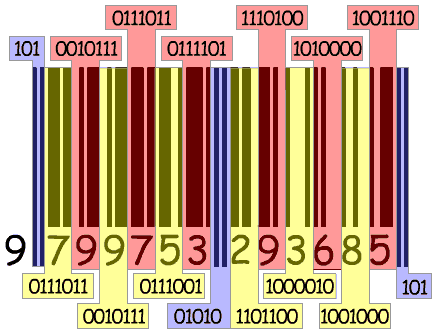

Mesela 9799753293685 barkodunu çözmeye çaışalım. Bu barkodu çizgi ve boşlukların kalınlıklarına göre, en ince çizgi veya boşluk 1 birim, en kalın çizgi veya boşluk 4 birim olduğunu düşünerek çözelim. Unutmayın ki çizgiler 1, boşluklar 0 olacaktır.

İLK HANE İKİNCİ HANE FİRMA KODUNA AİT KARAKTERLER
1.HANE 2.HANE 3.HANE 4.HANE 5.HANE
0 Tek Tek Tek Tek Tek Tek
1 Tek Tek Çift Tek Çift Çift
2 Tek Tek Çift Çift Tek Çift
3 Tek Tek Çift Çift Çift Tek
4 Tek Çift Tek Tek Çift Çift
5 Tek Çift Çift Tek Tek Çift
6 Tek Çift Çift Çift Tek Tek
7 Tek Çift Tek Çift Tek Çift
8 Tek Çift Tek Çift Çift Tek
9 Tek Çift Çift Tek Çift Tek

Şimdi barkodun ilk hanesine bakalım. Burada bu sayı 9 dur. Asağıdaki tabloya göre ikinci haneyi ve firma kodunu tek ve çift olarak ayırırız.

Burada 9 denk gelen satıra baktığımızda ikinci hanenin “tek” olduğunu görürüz. Firma kodundaki haneler ise sırasıyla “çift-çift-tek-çift-tek” şeklindedir.

Daha sonra asağıdaki tabloyu kullanarak her koda denk gelen sayıyı bulabiliriz.

Hane Sol Taraf Sağ Taraf
Tek Olursa Çift Olursa
0 0001101 0100111 1110010
1 0011001 0110011 1100110
2 0010011 0011011 1101100
3 0111101 0100001 1000010
4 0100011 0011101 1011100
5 0110001 0111001 1001110
6 0101111 0000101 1010000
7 0111011 0010001 1000100
8 0110111 0001001 1001000
9 0001011 0010111 1110100

Bu tabloya göre barkodun çözülmüş hali aşağıdaki gibidir.

Kod Tip Çözülen Sayı
101 Başlangıç Kodu
0111011 Sol taraf tek 7
0010111 Sol taraf çift 9
0010111 Sol taraf çift 9
0111011 Sol taraf tek 7
0111001 Sol taraf çift 5
0111101 Sol taraf tek 3
01010 Orta koruma kodu
1101100 Sağ taraf 2
1110100 Sağ taraf 9
1000010 Sağ taraf 3
1010000 Sağ taraf 6
1001000 Sağ taraf 8
1001110 Sağ taraf 5
101 Bitiş kodu

İşte barkodu çözdük sonunda. Artık anlamlı gözlerle bakabilirsiniz tüm ürünlerin üstündeki bu garip çizgilere!
